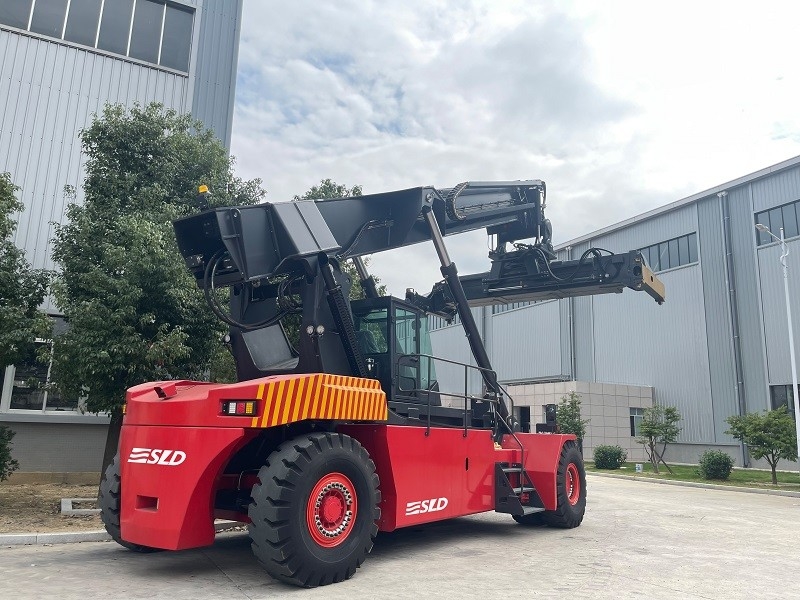

भारी कंटेनर के लिए एर्गोनोमिक केबिन 45000 किग्रा लोड आरएस रीच स्टेकर

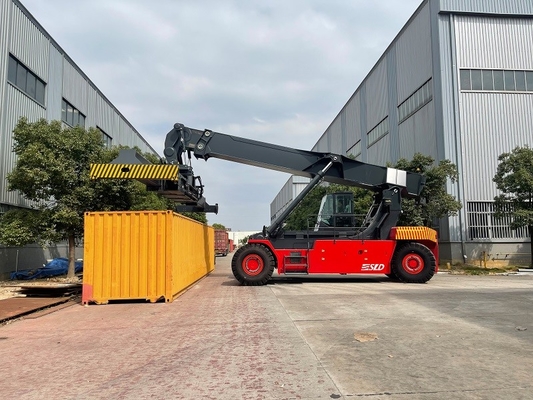

आरएस रीच स्टेकर भारी पूर्ण कंटेनरों के लिए बंदरगाह पर 45 टन काम करते हैं

45 टन कंटेनर पहुंच स्टेकर बंदरगाहों और रेलवे ट्रांसफर स्टेशन में व्यापक रूप से भारी 20 फीट और 40 फीट मानक कंटेनर, सस्ते मूल्य, उच्च कुशल को स्थानांतरित करने और स्थानांतरित करने के लिए उपयोग किया जाता है।

एसएलडी 45 टन कंटेनर के लिए लाभ निम्नलिखित के रूप में स्टेकर तक पहुंचते हैं:

1, मुख्य भाग आयात प्रसिद्ध ब्रांडों का उपयोग करते हैं।उदाहरण के लिए, अमेरिका CUMMINS ब्रांड इंजन, जर्मन ZF ब्रांड ट्रांसमिशन, जर्मन केसलर ब्रांड संचालित एक्सल और स्टीयरिंग एक्सल, विश्व स्तरीय लिंडे हाइड्रोलिक सिस्टम, अमेरिका पार्कर ब्रांड CANBUS नियंत्रण प्रणाली आदि।

2, विशाल केबिन ऑपरेटर की सुरक्षा और आराम सुनिश्चित करने के लिए नवीनतम एर्गोनोमिक डिज़ाइन, फर्म केबिन डिज़ाइन को अपनाता है।मल्टी-फंक्शन जॉयस्टिक, कूलिंग एयर कंडीशनर आदि के साथ।

3, बड़े रंग का डिस्प्ले आयात जानकारी दिखाता है, इसे एक छोटी गलती निदान तालिका के रूप में इस्तेमाल किया जा सकता है, ऑपरेटर को उच्च दक्षता वाले काम में मदद करता है।

4, उछाल उच्च तन्यता ताकत के साथ स्टील प्लेट से बना है (70 किग्रा / मिमी 2 सहन कर सकता है)।

5, उच्च लिफ्ट गति: अन्य की तुलना में 31 टन लोड होने पर लिफ्ट वेग 50% बढ़ जाता है

प्रसिद्ध ब्रांड (Konecrane, Kalmar, Sany)।

पूर्ण भार: 0.28m / s (45 टन)

सामान्य भार: 0.39m / s (31 टन)

ड्राइव की गति: 25 किमी / घंटा

काम का दबाव: 310bar


• विशेषताएँ
  आदर्श		एसएलडीआर450
  बिजली इकाई		डीज़ल
  ऑपरेशन प्रकार		चालक बैठा
  भार क्षमता (L1, L2, L3)	क्यू (किलो)	45000/31000/16000
  लोड सेंटर, पहली पंक्ति (L1)	सी (मिमी)	1800
  लोड सेंटर, दूसरी पंक्ति (L2)	सी (मिमी)	3860
  लोड सेंटर, तीसरी पंक्ति (L3)	सी (मिमी)	6400
  एक्सल सेंटर से स्प्रेडर सेंटर (L1-1/2 हाई)	एक्स (मिमी)	2800
  व्हीलबेस	वाई (मिमी)	6400
  DIMENSIONS
  बूम लिफ्ट एंगल, उठाएँ / घटाएँ	α/β(/°)	61/0
  हाइट बूम कम हुआ	एच1 (मिमी)	4945
  लिफ्ट ऊंचाई (एल 1, एल 2, एल 3)	एच3 (मिमी)	15900/14100/11350
  ऊंचाई, उछाल बढ़ाया	h4 (मिमी)	19000
  केबिन की ऊंचाई	h6 (मिमी)	3900
  ऊंचाई, ऑपरेटर की सीट	h7 (मिमी)	2840
  रस्सा युग्मन ऊंचाई	h10 (मिमी)	600
  ट्विस्ट लॉक की ऊंचाई कम हुई	एच13 (मिमी)	1495
  स्प्रेडर के साथ कुल लंबाई	एल1 (मिमी)	11618
  पूरी लंबाई	एल2 (मिमी)	8410
  कुल चौड़ाई	बी1/बी2 (मिमी)	4180/3400
  स्प्रेडर की चौड़ाई 20'/40'	बी3 (मिमी)	6050/12150
  ग्राउंड क्लीयरेंस मि.	एम 1 (मिमी)	345
  ग्राउंड क्लीयरेंस, व्हीलबेस का केंद्र	एम 2 (मिमी)	350
  स्टैकिंग गलियारा 20 'कंटेनर	एस्ट (मिमी)	10225
  स्टैकिंग गलियारा 40' कंटेनर त्रिज्या मोड़	एस्ट (मिमी)	13050
  न्यूनतम।धुरी बिंदु दूरी	वा (मिमी)	8605
  न्यूनतम।धुरी बिंदु दूरी	बी13 (मिमी)	3400
  पहिए, सामने के पहिये	बी10 (मिमी)	3030
  व्हीलस्पैन, रियर व्हील	बी11 (मिमी)	2786
  वजन
  वजन (बिना लदे / लदी)	किलोग्राम	71400/116400
  ड्राइव एक्सल पर लोड (बिना लदी / लदी)	किलोग्राम	36400/101900
  स्टीयरिंग एक्सल पर लोड (बिना लदी / लदी)	किलोग्राम	35000/14500
  प्रदर्शन
  यात्रा की गति (बिना लदी / लदी)	किमी/घंटा	25/21
  ग्रेडेबिलिटी (बिना लदी / लदी)	%	30/28.8
  ट्रैक्टिव बल (अनलडेन)	के.एन.	408
  भारोत्तोलन गति (अनलादेन / लदी)	एमएस	0.39/0.28
  कम करने की गति (बिना लदी / लदी)	एमएस	0.39/0.39
  केबिन
  जंगम बंद केबिन
  ए / सी से लैस, कूलिंग / हीटिंग फ़ंक्शन
  चालक की सीट पर शोर का स्तर	डीबीए	74
  यन्त्र
  ब्रांड		कमिन्स
  प्रकार		QSM11
  सिलेंडर संख्या/विस्थापन		6/10820 सेमी3
  रेटेड पावर @ रेटेड गति		250 किलोवाट @ 2100 आरपीएम
  मैक्स।टॉर्कः		1674एनएम@1500आरपीएम
  अल्टरनेटर का रेटेड करंट		150ए
  बैटरी		24वी
  संचरण
  ब्रांड		जेडएफ/5WG261 ऑटो
  प्रकार		ऑटो-शिफ्ट / इंटरलॉक
  क्लच प्रकार		टोर्क परिवर्त्तक
  गियर नं।		5एफ/3आर
  टायर्स
  ड्राइव पहिये		18.00-25 40PR
  स्टीयरिंग व्हील		18.00-25 40PR
  प्रकार		वायवीय
  दबाव		10 बार
  मात्रा, सामने/रियर		4/2
  टैंक क्षमता
  हाइड्रोलिक तेल टैंक	ली	800
  ईंधन टैंक	ली	500
  ड्राइव एक्सल
  ब्रांड		केसलर/जर्मनी
  आदर्श		D102PL341
  स्टीयरिंग एक्सल
  ब्रांड		केसलर/जर्मनी
  आदर्श		एल102
  स्टीयरिंग		डबल एक्शन सिलेंडर
  ब्रेक प्रणाली
  सर्विस ब्रेक		हाइड्रोलिक गीला-डिस्क
  पार्किंग ब्रेक		बिजली जारी डिस्क ब्रेक, बिजली बंद होने पर सक्षम
  हाइड्रॉलिक सिस्टम
  ट्विन पिस्टन पंप
  मैक्स।दबाव: 310 बार
  लोड सेंसिंग सिस्टम
  इलेक्ट्रिक मोटर के साथ हाइड्रोलिक कूलर
  अलग ब्रेक तेल टैंक
  बूम
  2x दोहरी कार्रवाई लिफ्ट सिलेंडर
  1x दोहरी कार्रवाई विस्तार सिलेंडर
  फैलानेवाला
  आईएसओ 20'-40 'कंटेनरों को संभालना
  2x भिगोना सिलेंडर	2x गियरबॉक्स और ब्रेक सिस्टम
  ब्रांड	SP45
  डिग्री घुमाएँ	-105°/+195°
  साइड शिफ्ट	-800/+800mm
  ट्रक सुरक्षा
  त्रुटि प्रदर्शन प्रणाली
  कंटेनरों के लिए काउंटर सिस्टम
  वजन प्रणाली (कम परिशुद्धता)
  इलेक्ट्रिक एंटी-ओवरलोड सिस्टम
  पूर्ण कैन-बस नियंत्रण प्रणाली
  दिशा गियरशिफ्ट इंटरलॉक
  बिजली बंद होने पर पार्किंग ब्रेक सक्षम
  सीट स्विच
  स्प्रेडर सुरक्षा
  सही लैंडिंग के बाद ही लॉक/अनलॉक करना
  केवल तभी उठाना / कम करना जब 4 ट्विस्टलॉक एक ही स्थिति में हों
  टकराव विरोधी रोटेशन सीमा स्विच
